Виброизоляция чиллеров и холодильных машин

Виброопоры для чиллера подбирают по данным конкретной холодильной машины и схеме её опирания. Для выбора нужны сведения о массе агрегата, расположении узлов, рабочем режиме и основании. В DynStab есть блочные пружинные и эластомерные модели, применяемые с холодильным оборудованием. Они различаются конструкцией, поэтому подходящее изделие определяют по проектным условиям, а не только по названию или габаритам чиллера.

Начните с документации холодильной машины

Соберите паспорт и монтажные чертежи агрегата. В них следует найти расположение креплений, размеры рамы и данные о массе, относящиеся к выбранной комплектации. Если изготовитель указал нагрузки на опорные точки, передайте их вместе с общей схемой. Когда таких сведений нет, отметьте пробел в техническом задании, чтобы его не заменяли предположением.

При подборе важно понимать, какой состав оборудования рассматривается. Укажите, входят ли в заявленную массу дополнительные узлы и рабочие жидкости. Для замены существующей машины приложите параметры нового чиллера: прежняя схема опирания не подтверждает, что для него подходят те же виброизоляторы.

Расположение узлов холодильной машины может смещать её центр тяжести. Поэтому нагрузки на опорные точки нельзя считать одинаковыми только из-за симметричной рамы. Для каждой рассматриваемой комплектации передайте схему расположения тяжёлых узлов и нагрузки, указанные изготовителем. Также покажите трубные подключения и доступ для обслуживания: эти условия учитывают вместе со способом крепления агрегата.

Блочные пружинные виброизоляторы

DynStab BVI-F применяется с чиллерами и холодильными машинами. Это пружинный блок, в котором упругие элементы размещены между силовыми распределительными пластинами. В пластинах предусмотрены прокладки из вибродемпфирующих материалов. Количество пружинных элементов связано с требуемой жёсткостью и несущей способностью конкретного исполнения.

При рассмотрении BVI-F сопоставляют конструкцию блока с рамой агрегата. Нужно проверить размеры опорной зоны и крепления, доступное место для установки и проектное положение элементов. Фотография изделия помогает понять его устройство, но не заменяет монтажный чертёж и расчёт нагрузки в выбранной точке.

Эластомерные опоры для холодильных установок

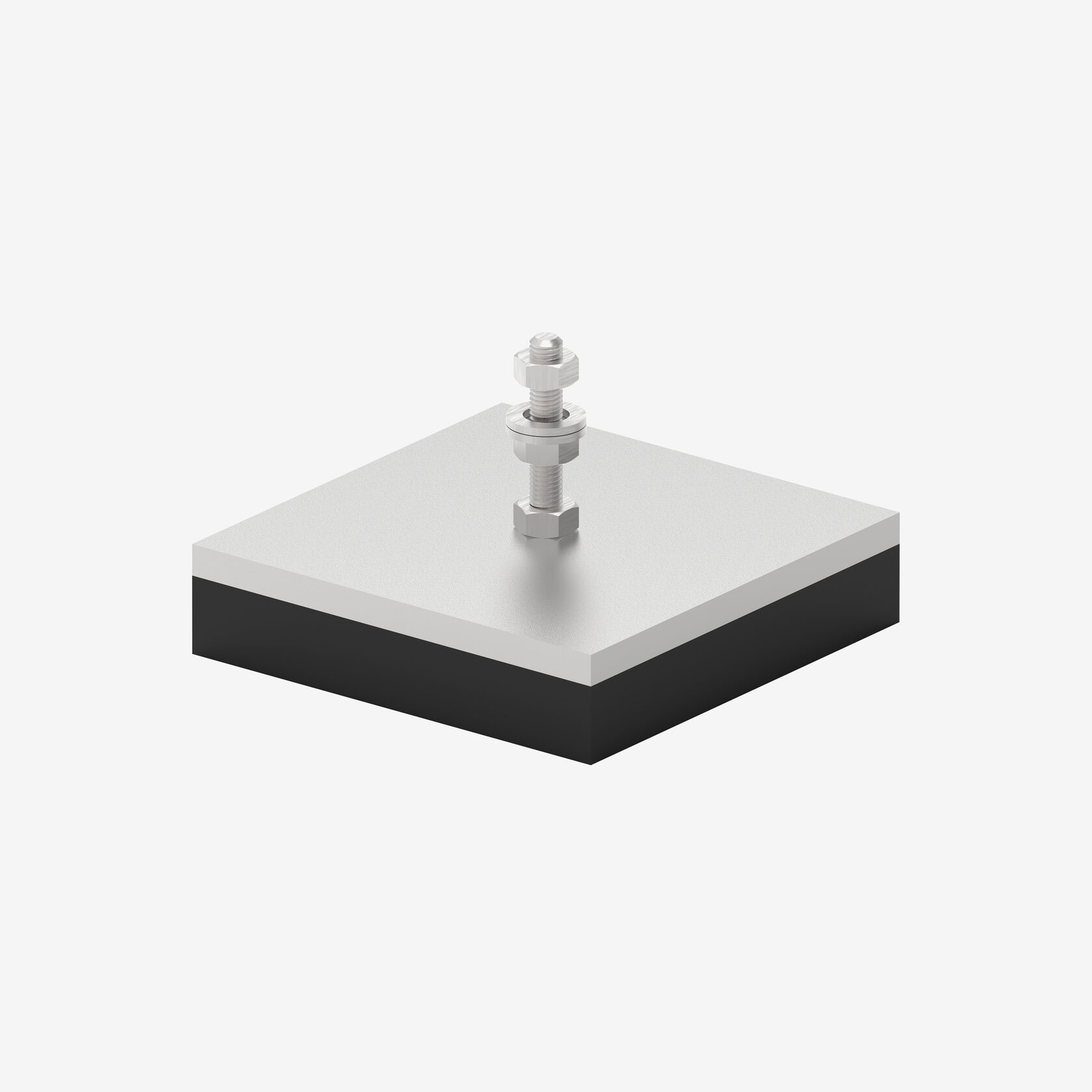

DynStab ES представляет собой металло-эластомерную опору. В её конструкции металлическая часть соединена с упругим вибродемпфирующим материалом; крепёжный узел включает шпильку, шайбы и гайки. Холодильные и климатические установки указаны в области применения модели. Исполнение выбирают с учётом характера нагрузки и условий размещения.

Пружинный блок и эластомерная опора решают задачу с помощью разных конструкций. Нельзя выбирать между ними по одному максимальному значению нагрузки или ожидать одинакового поведения в любой схеме. Для сопоставления нужны режим работы чиллера, параметры опорных точек и условия проекта.

Что указать об основании и месте установки

В запросе обозначьте, находится ли чиллер в помещении или снаружи, на собственном основании либо на общей несущей конструкции. Приложите план размещения и отметьте ограничения по монтажной высоте. Для действующего объекта полезны фотографии опорных зон и ближайших подключений. По ним можно уточнить, какие детали необходимо показать на чертеже.

• Модель и комплектация чиллера.
• Масса в рассматриваемом рабочем состоянии.
• Схема рамы, точки крепления и известные нагрузки.
• Рабочие режимы и данные изготовителя оборудования.
• Условия размещения и ограничения существующего проекта.

Если рассматривается замена штатных аксессуаров другой модели, это нужно указать отдельно. Совпадение назначения «для чиллера» не подтверждает совместимость креплений. Сначала согласуют конкретное исполнение и его сопряжение с оборудованием, затем включают выбранные элементы в спецификацию.

Следующий шаг подбора

Проверьте доступные технические листы и документы DynStab. Чтобы сравнить конструкции, перейдите в каталог виброизоляторов. Диапазоны отдельных моделей следует использовать вместе с их документацией и условиями применения, без переноса параметров с одного изделия на другое.

Для решения под конкретную холодильную машину отправьте техническое задание или спецификацию. Приложите паспорт чиллера и схему опирания. Эти данные нужны для проверки нагрузок, подбора опор и подготовки схемы расстановки с чертежами.
