Виброизоляция насосов и компрессорных установок

Виброопоры для насосов и компрессоров выбирают с учётом всей установки: агрегата, рамы, опорных точек и присоединений. Одинаковое название оборудования не означает одинаковых условий подбора. У насосной группы на общей раме и отдельно установленного компрессора могут различаться масса, режим работы и схема крепления. В линейке DynStab для таких задач предусмотрены пружинные, блочные и эластомерные виброизоляторы. Сначала нужно определить исходные условия, затем сопоставить их с конкретным исполнением.

Опишите установку целиком

Для насоса подготовьте сведения о самом агрегате, двигателе и общей раме, если она предусмотрена. Покажите расположение опорных точек и присоединений. Для компрессорной установки укажите состав оборудования на раме и данные изготовителя. Если часть узлов установлена отдельно, отразите это на схеме, чтобы расчёт не опирался на неполное описание.

В запросе полезно обозначить, что требуется: подобрать опоры для нового агрегата, заменить существующие элементы или пересмотреть схему размещения. Для замены приложите сведения о прежних опорах и фотографии. Само совпадение установочных отверстий ещё не определяет возможность использовать другое изделие.

У насосной установки есть дополнительный путь передачи вибрации через присоединённые трубопроводы. Поэтому на схеме нужно показать обвязку, ближайшие крепления труб и соединения с агрегатом. Опоры под рамой не подтверждают, что этот путь устранён. Развязку трубных подключений и их опирание рассматривают в составе проекта системы; универсального соединителя или одинакового числа подвесов для всех насосов здесь нет.

Блочные опоры для насосов и компрессоров

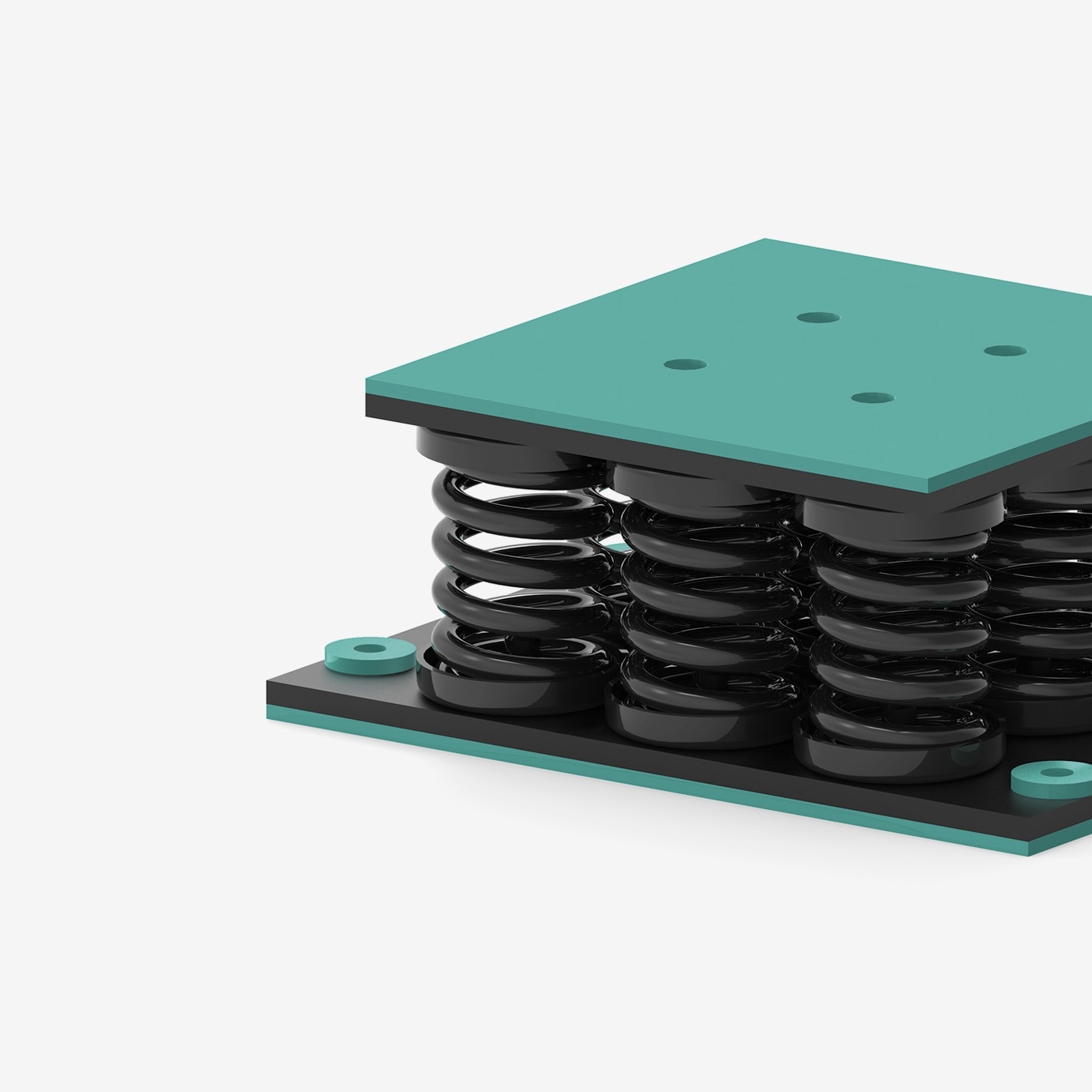

DynStab BVI-F представляет собой блочный пружинный виброизолятор. Пружинные элементы находятся между силовыми распределительными пластинами; в конструкции используются прокладки из вибродемпфирующих материалов. Насосы и компрессоры прямо указаны среди областей применения модели. Исполнение блока выбирают с учётом требуемой несущей способности и жёсткости.

При рассмотрении блока важно проверить его сопряжение с рамой и основанием. Нужны монтажные размеры, доступное пространство и проектное расположение креплений. Не следует переносить выбранный блок на другую установку только потому, что её общая масса похожа: набор исходных данных должен относиться к конкретному агрегату.

Другие конструкции в линейке DynStab

Пружинный виброизолятор DynStab CSI состоит из пружины и металлических опорных чашек. В каталоге для этой модели предусмотрены применения с насосами и компрессорами. Открытая конструкция даёт возможность осматривать пружину, а разные исполнения позволяют рассматривать модель при подборе системы под заданные условия.

В области применения эластомерной опоры DynStab ES также названы компрессоры. Её конструкция отличается от пружинного блока: металлическая часть работает вместе с упругим вибродемпфирующим материалом. Эти модели нужно сравнивать по требованиям проекта, а не считать взаимозаменяемыми по одному признаку «для компрессора».

Данные, без которых нельзя выбрать исполнение

• Паспорт, спецификация и схема установки агрегата.
• Масса оборудования на раме и известные нагрузки в точках опирания.
• Расположение центра тяжести или данные, необходимые для его определения.
• Рабочие обороты, режимы регулирования, сведения о пуске и останове.
• Присоединительные размеры, условия размещения и ограничения по высоте.

Неизвестные параметры лучше отметить отдельно. Если нагрузка между опорами распределена неравномерно, одинаковые элементы нельзя выбирать простым делением общей массы без проверки. Изменение двигателя, рамы или состава установки тоже требует пересмотра исходных данных. Это особенно важно при замене агрегата в существующем техническом помещении.

При наличии нескольких рабочих режимов приложите сведения по каждому из них. Если установка меняет состав работающих агрегатов, отразите это в описании задачи. Так исходные данные будут относиться ко всем рассматриваемым режимам, а не к одному выбранному состоянию.

Подготовка запроса на подбор

В разделе документации собраны технические материалы DynStab. Используйте их для проверки конструкции и монтажных размеров рассматриваемой модели. В каталоге можно перейти к другим изделиям линейки, если исходная схема требует иного типа опоры.

Передайте техническое задание или спецификацию для расчёта вместе с планом опирания. Укажите, какие параметры подтверждены изготовителем агрегата, а какие ещё нужно уточнить. По этим данным можно проверять нагрузки и частотные параметры, выбирать исполнение и готовить схему расстановки с чертежами.
