Виброизоляция вентиляторов и вентиляционного оборудования

Виброизоляторы для вентиляторов подбирают вместе со схемой установки агрегата. Для напольного оборудования рассматривают опоры под рамой, для подвесного монтажа нужны подходящие упругие элементы в точках крепления. В линейке DynStab есть пружинные опоры, блочные конструкции и виброподвесы. Выбор между ними зависит от оборудования, распределения нагрузки и условий размещения. Здесь можно определить, какие данные подготовить и к каким моделям перейти для дальнейшего подбора.

Сначала определите схему установки

У вентилятора на собственной раме и подвешенной приточной установки разные опорные узлы. В первом случае нужно знать, как рама опирается на основание и где расположены крепления. Во втором важны точки подвеса, способ соединения с несущей конструкцией и предусмотренное проектом положение оборудования. Переносить решение с напольного агрегата на подвесной только по совпадению массы нельзя.

При подборе сообщите, устанавливается ли оборудование в помещении или снаружи. Для существующей установки полезны фотографии рамы, креплений и ближайших соединений. Они дополняют чертёж и помогают понять, какие размеры и монтажные ограничения необходимо уточнить до выбора исполнения.

Вибрация может передаваться от вентилятора через опоры и присоединённый воздуховод. При этом шум воздушного потока и колебания строительных конструкций требуют раздельной оценки: выбор виброопор сам по себе не подтверждает устранения всего шума. Покажите на схеме соединение вентилятора с воздуховодом и его крепления. Нужно проверить, не остаётся ли через них жёсткий путь передачи колебаний в обход упругих опор. Если проект предусматривает гибкую вставку, её исполнение согласуют с вентиляционным оборудованием; она не заменяет подбор опор под раму.

Пружинные и блочные опоры для напольного оборудования

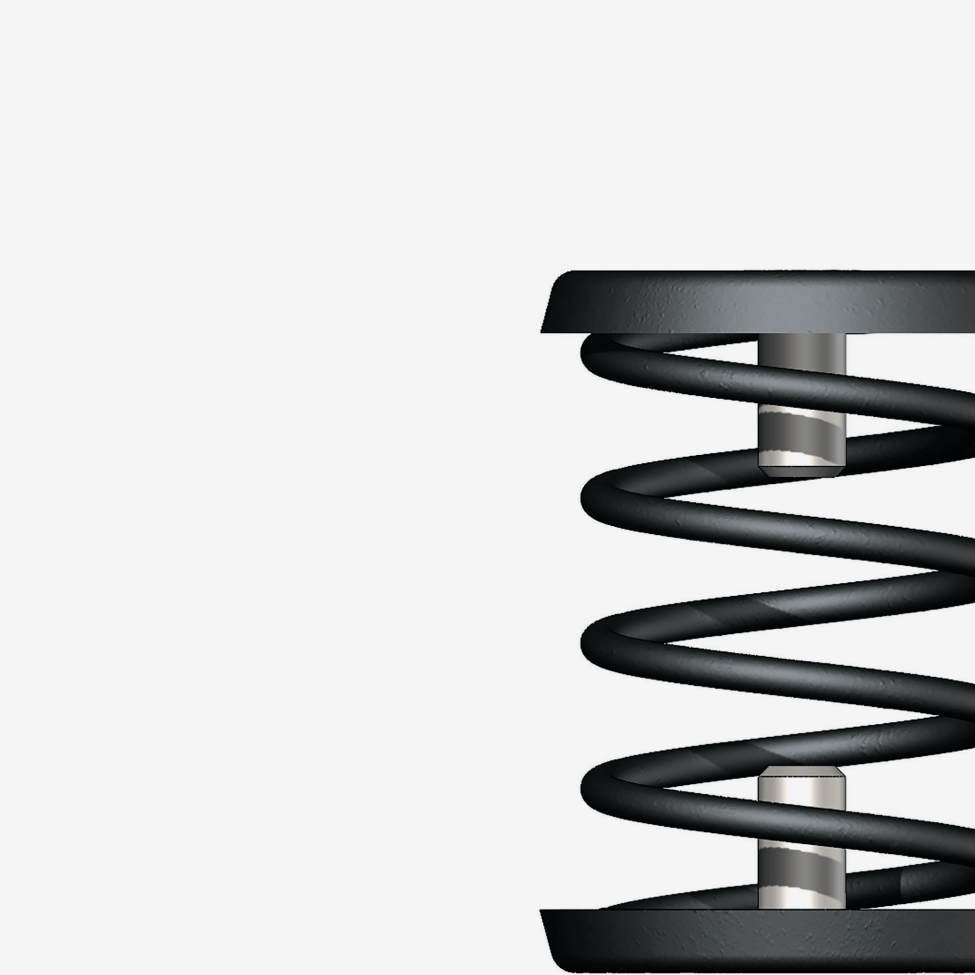

Пружинный виброизолятор DynStab CSI состоит из металлической пружины и двух опорных чашек. Открытая конструкция позволяет осматривать пружину. В каталоге предусмотрены разные исполнения; конкретный тип выбирают по расчётной нагрузке и требуемым параметрам системы. Название «для вентилятора» само по себе не определяет подходящую опору.

Для вентиляционных установок также применяется блочный пружинный виброизолятор DynStab BVI-F. В его конструкции пружинные элементы размещены между распределительными пластинами. Количество элементов связано с требуемой несущей способностью и жёсткостью. Это другая конструктивная схема, поэтому выбор между отдельными опорами и блоками нужно согласовать с рамой агрегата.

Упругие элементы для подвесного монтажа

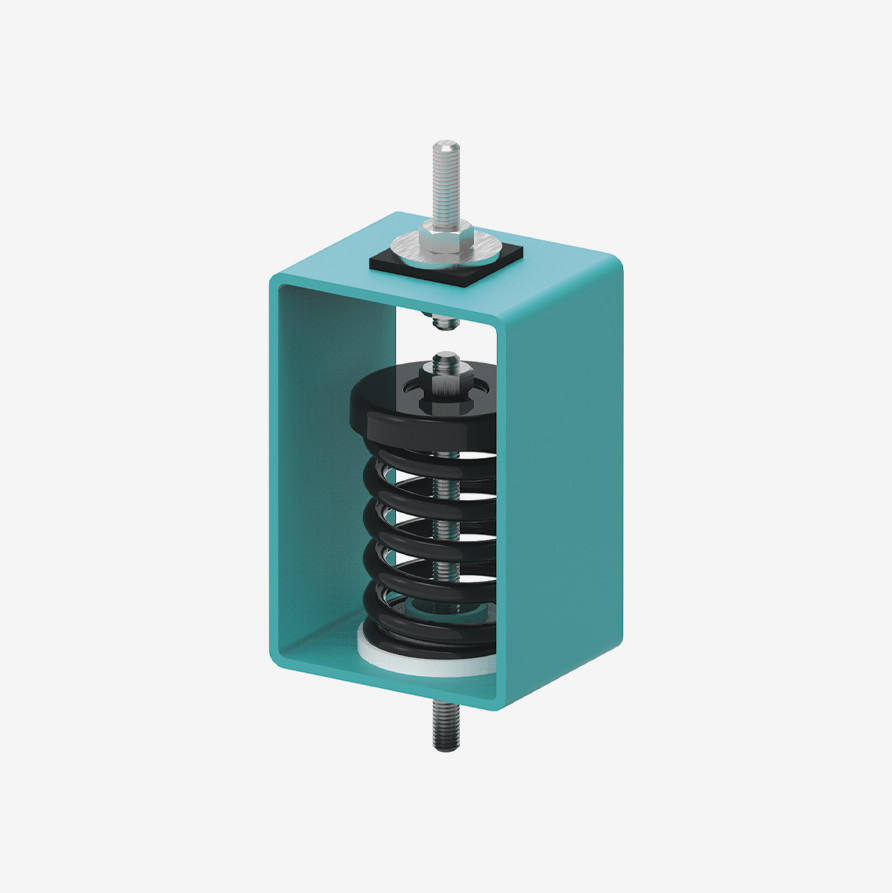

DynStab 3S предназначен для упругого подвешивания технологических трубопроводов и оборудования. В каталоге среди вариантов применения указаны воздуховоды, приточные установки и фанкойлы. При выборе такого решения проверяют всю цепочку крепления: несущую конструкцию, подвес, соединительные детали и оборудование.

Не стоит выбирать подвес только по внешнему сходству с существующим креплением. Нужны сведения о нагрузке, монтажных размерах и схеме размещения. Если установка имеет несколько точек подвеса, в исходных данных следует показать каждую из них и указать известные нагрузки.

Какие параметры подготовить

• Марку и модель вентилятора или вентустановки, паспорт и спецификацию.
• Массу агрегата, расположение двигателя и других узлов, сведения о центре тяжести.
• Обороты и режим работы, включая регулирование производительности.
• Чертёж рамы или подвесной схемы с размерами и точками крепления.
• Условия размещения и ограничения по монтажной высоте.

Если известна только общая масса, отметьте это в запросе. Не подменяйте отсутствующие нагрузки равным делением веса без проверки схемы: расположение узлов агрегата необходимо учесть при расчёте. При изменении оборудования или креплений исходные данные тоже следует обновить.

Кроме параметров агрегата, опишите цель обращения: снизить передачу вибрации на перекрытие, пересмотреть существующую схему крепления или подобрать элементы для нового проекта. Фотография без паспортных данных не заменяет сведения о режиме работы, а перечень опор без схемы не показывает их расположение.

Как перейти от выбора модели к решению

Сопоставьте выбранную конструкцию с технической документацией DynStab. До заказа нужно согласовать исполнение и присоединительные размеры, а в проектной схеме учесть соединение оборудования с опорными конструкциями. Перечень моделей и фильтры доступны в каталоге виброизоляторов.

Для подбора под конкретную вентиляционную установку передайте техническое задание или спецификацию. Приложите схему опирания и известные параметры агрегата. Эти материалы нужны для проверки нагрузок и подготовки схемы расстановки, а не для выбора опор по одному названию оборудования.
